Схемы к каркасному дому

Каркас

Фундамент на железобетонных сваях

  1. Обвязка брус 150х150 мм или доска в 3 слоя 200х50 мм, обработка битумным праймером
  2. Железобетонные сваи толщиной 150х150, ниже глубины промерзания 3‑12 м

01

Каркас

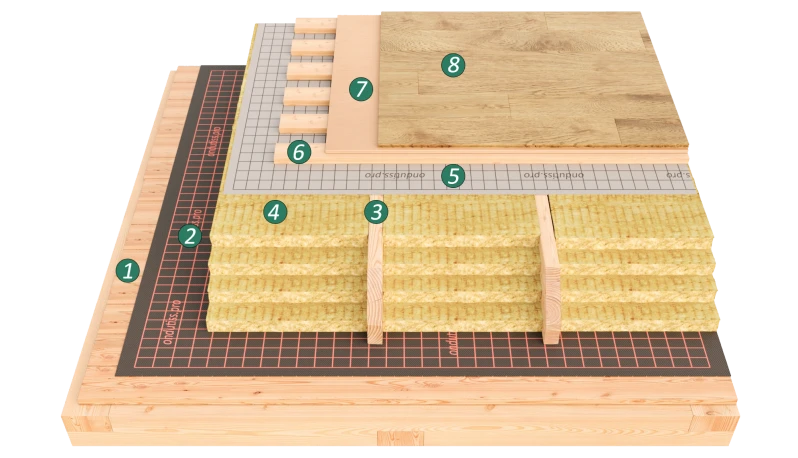

Конструкция цокольного перекрытия

  1. Черновой пол, доска 150х25 мм.
  2. Супердиффузионная мембрана ONDUTISS PRO AM 150
  3. Лага пола 200х50 мм.
  4. Минеральный утеплитель Rockwool 4 слоя по 50 мм.
  5. Пароизоляционная мембрана Ondutiss pro Termo
  6. Контробрешетка из доски  100х25 мм.
  7. Фанера 14 мм.
  8. Ламинат

02

Каркас

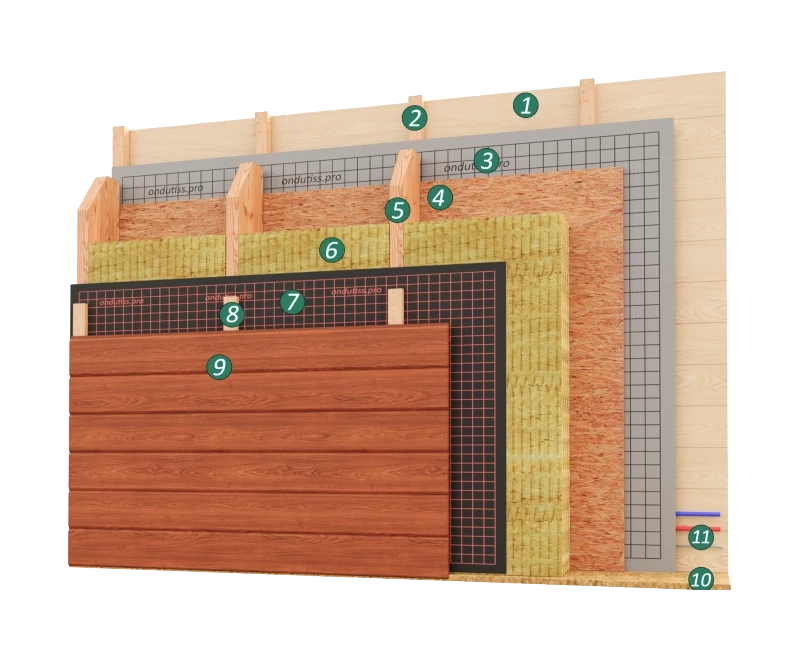

Конструкция каркасной стены

  1. Имитация бруса
  2. Контр рейка 40х50 мм.
  3. Пароизоляционная мембрана Ondutiss pro Termo
  4. Плита ОСП 22 мм.
  5. Стойка каркаса 50х200 мм.
  6. Минеральный утеплитель Rockwool 4 слоя по 50 мм.
  7. Супердиффузионная мембрана ONDUTISS PRO AM 150
  8. Контр рейка 20х50 мм., вентилируемая воздушная прослойка
  9. Имитация бруса
  10. Пакля
  11. Коммуникации

03

Каркас

Конструкция деревянного перекрытия межэтажного

  1. Доска
  2. Контр рейка 100х25 мм.
  3. Супердиффузионная мембрана ONDUTISS PRO AM 150ё
  4. Лага потолка 200х50 мм.
  5. Утеплитель Rockwool 4 слоя по 50 мм.
  6. Пароизоляционная мембрана Ondutiss pro Frame House
  7. Контр рейка 20х50 мм.
  8. Имитация бруса

04

Каркас

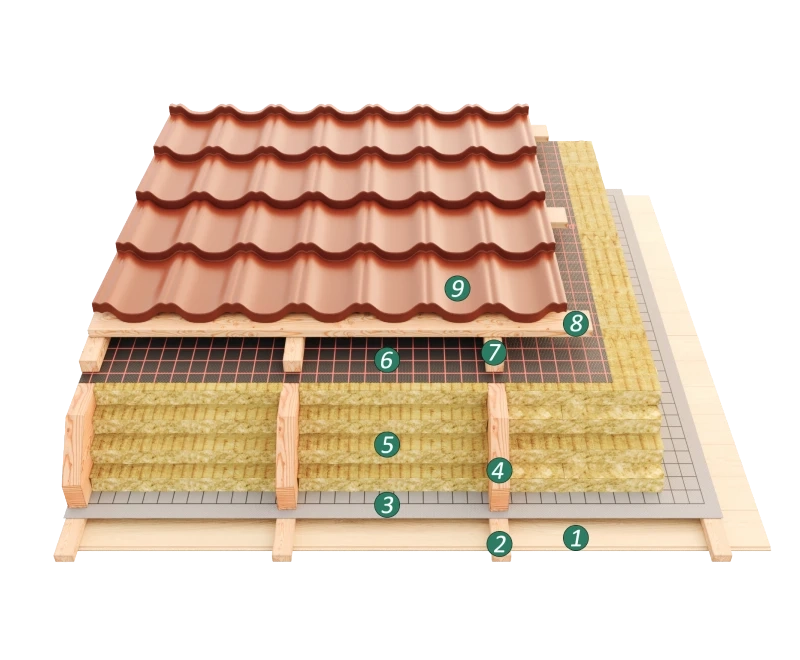

Конструкция утепленной кровли металлочерепица

  1. Имитация бруса
  2. Контр рейка 20х50 мм.
  3. Пароизоляционная мембрана Ondutiss pro Termo
  4. Стропила 200х50 мм.
  5. Минеральный утеплитель Rockwool 4 слоя по 50 мм.
  6. Супердиффузионная мембрана ONDUTISS PRO AM 150
  7. Контр рейка 50х50 мм.
  8. Доска 100х25 мм.
  9. Металлочерепица GrandLine

05

Схемы к дому блок/кирпич

Блок/кирпич

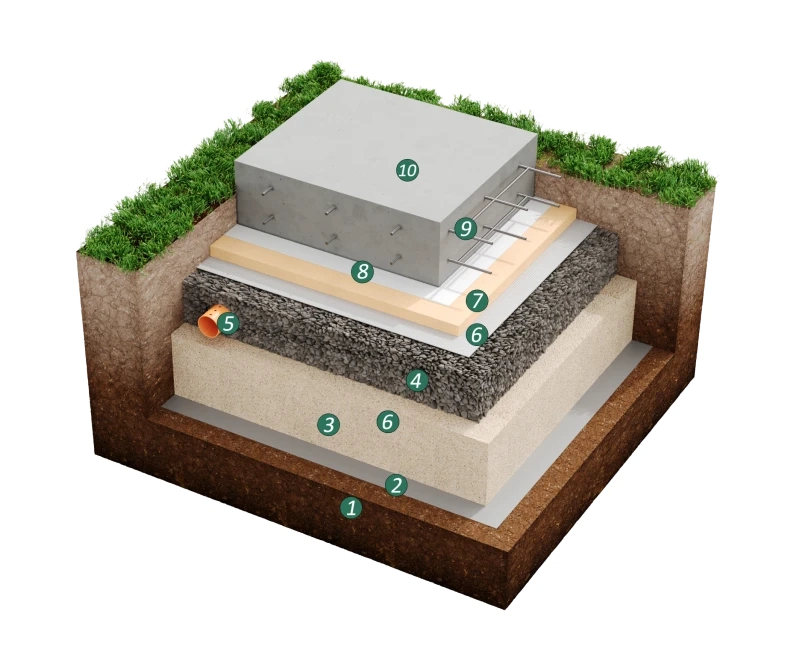

Конструкция плитного монолитного фундамента

  1. Уплотненный грунт
  2. Геотекстиль
  3. Песчаная подушка 300 мм.
  4. Щебеночная подушка 200 мм.
  5. Дренажная труба
  6. Паро-, гидроизоляционная пленка
  7. Утеплитель пенополистирол
  8. Полиэтиленовая пленка
  9. Арматурный каркас, шаг 300 мм. d-12 мм.
  10. Бетон М300, толщина 300 мм.

01

Блок/кирпич

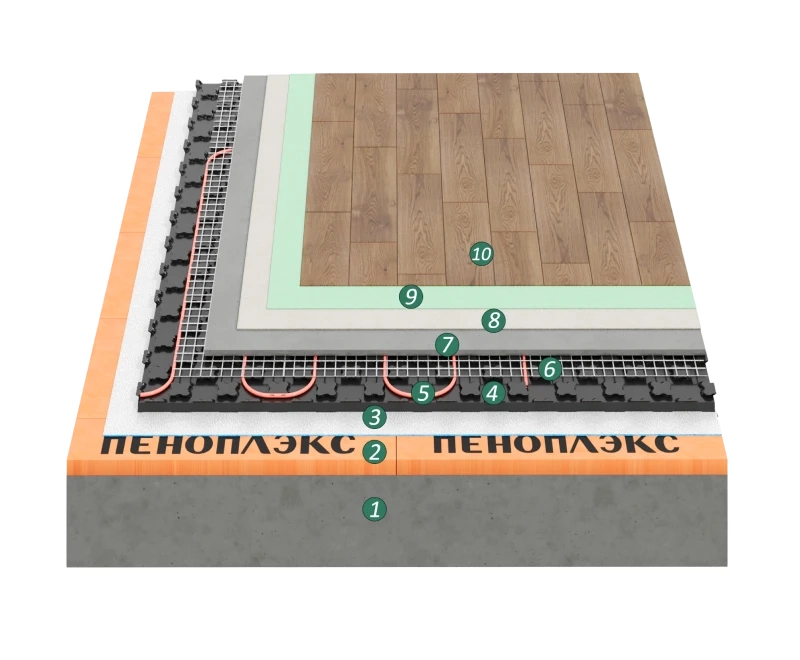

Конструкция цокольного перекрытия

  1. Бетонное основание, толщина 300 мм.
  2. Утеплитель ПЕНОПЛЭКС
  3. Утеплитель Пенофол
  4. Маты REHAU под теплый пол
  5. Трубы теплого пола
  6. Армированная сетка
  7. Стяжка пола
  8. Наливной пол
  9. Подложка под ламинат
  10. Ламинат

02

Блок/кирпич

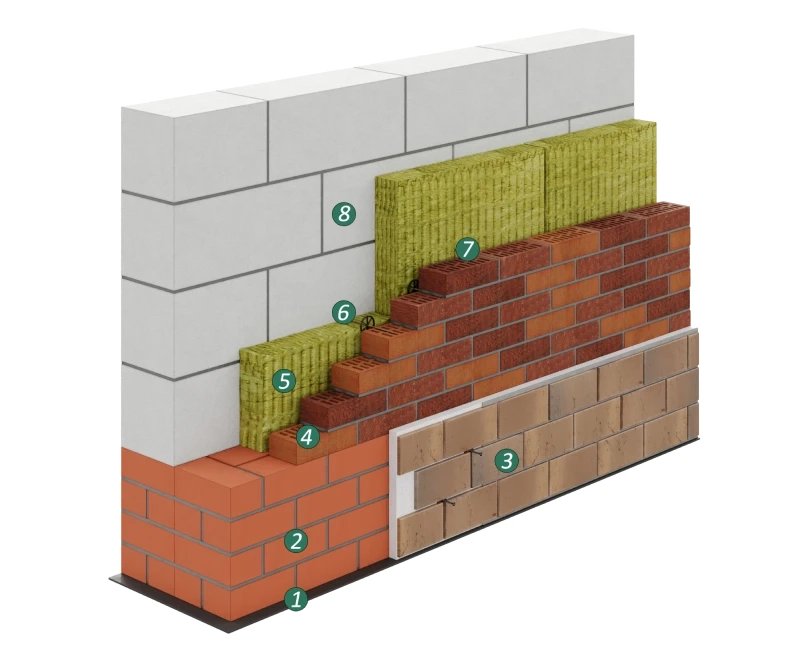

Конструкция стены

  1. Гидроизоляция Технониколь
  2. Цоколь из забутовочного кирпича
  3. Облицовка цоколя термопанели
  4. Облицовочный кирпич
  5. Утеплитель Rockwool 100-150 мм.
  6. Дюбель — грибок для утеплителя
  7. Вентилируемый зазор 20 мм.
  8. Газосиликатный блок

03

Блок/кирпич

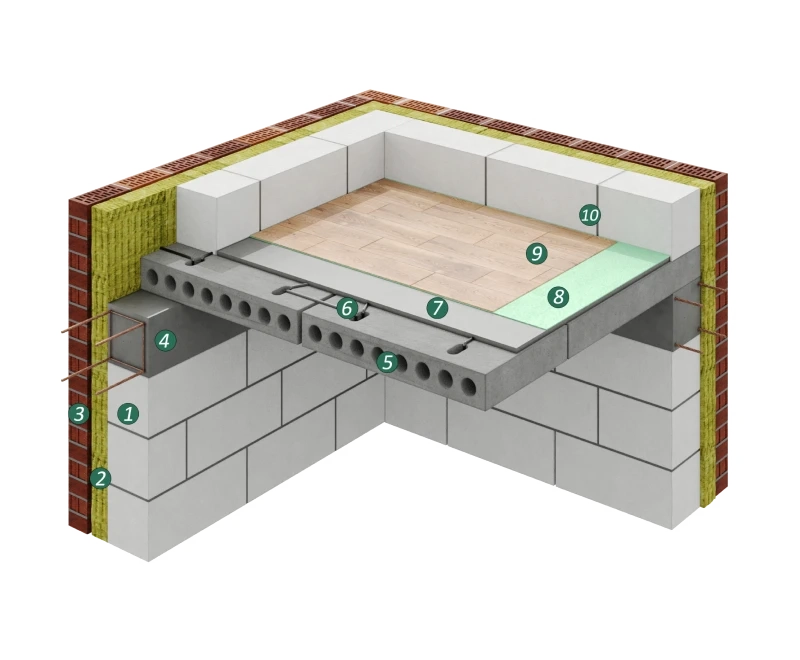

Конструкция межэтажного перекрытия

  1. Стена из газосиликатного блока
  2. Утеплитель 100 мм.
  3. Облицовочная кирпичная кладка
  4. Армопояс
  5. Железо-бетонные плиты
  6. Анкеровка плит перекрытия
  7. Стяжка
  8. Подложка под ламинат
  9. Ламинат
  10. Стена из газосиликатного блока

04

Блок/кирпич

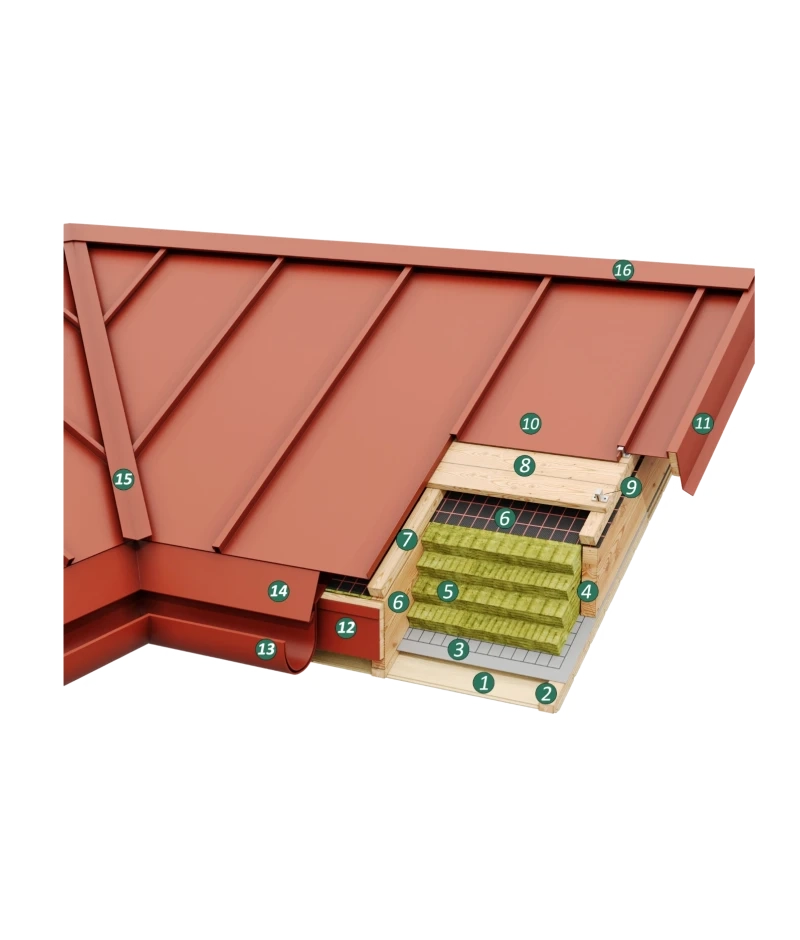

Конструкция утепленной фальцевой кровли

  1. Имитация бруса
  2. Контр рейка 20х50 мм
  3. Пароизоляционная мембрана Ondutiss pro Termo
  4. Стропила 200х50 мм
  5. Минеральный утеплитель Rockwool 4 слоя по 50 мм
  6. Супердиффузионная мембрана ONDUTISS PRO AM 150
  7. Контр рейка 50х50 мм
  8. Сплошная обрешетка доска 100х25 мм
  9. Кляммер
  10. Фальцевый лист
  11. Торцевая планка
  12. Поджелобная планка
  13. Желоб
  14. Наджелобная планка
  15. Ендова
  16. Коньковый элемент

05

Схемы к дому Сип панели

Сип панели

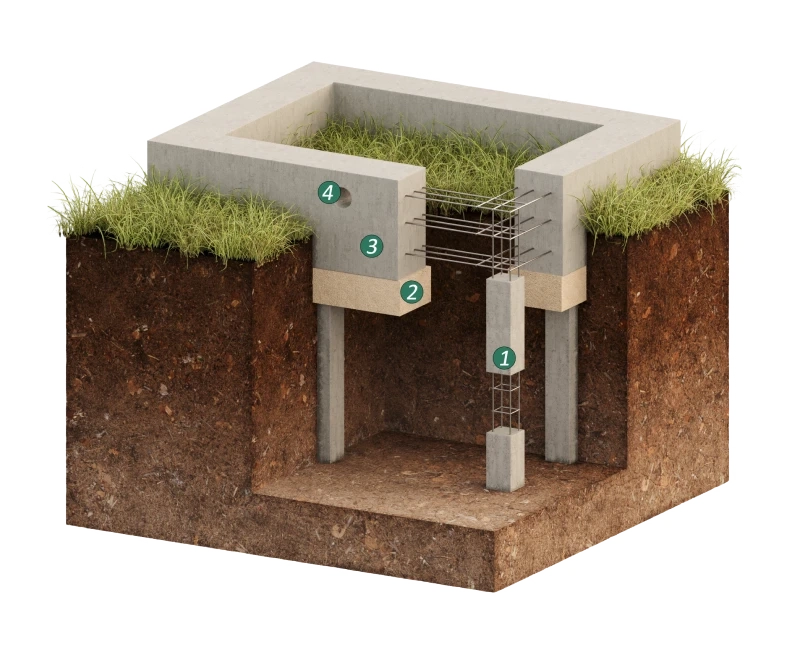

Фундамент свайно-ростверковый

  1. Буронабивная, армированная, железобетонная свая
  2. Песчаная подушка
  3. Монолитный бетон Марка
  4. Асбестоцементная труба (вентиляция подполья)

01

Сип панели

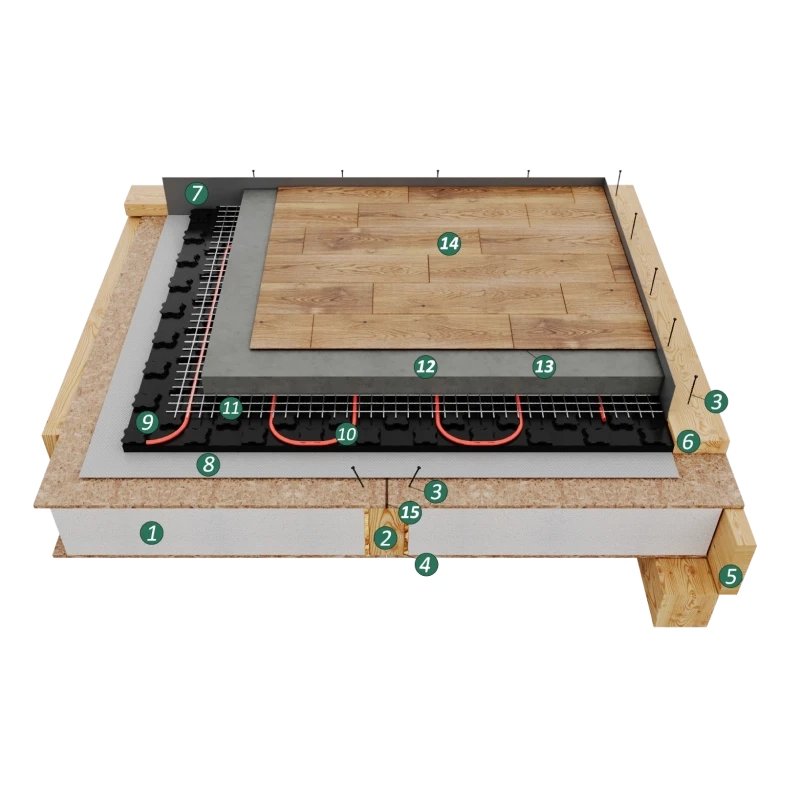

Конструкция цокольного перекрытия

  1. СИП панель перекрытия
  2. Соединительный брус 100х200 мм.
  3. Оцинкованные саморезы
  4. Клей-пена SIPALL
  5. Боковая обвязка стены, доска 50х200 мм.
  6. Нижняя обвязка стены, доска 50х200 мм.
  7. Кромочная демферная лента
  8. Пленка пароизоляционная
  9. Маты REHAU под теплый пол
  10. Трубы теплого поля
  11. Армированная сетка
  12. Стяжка пола 70 мм.
  13. Плиточный клей
  14. Керамогранит
  15. Герметик

02

Сип панели

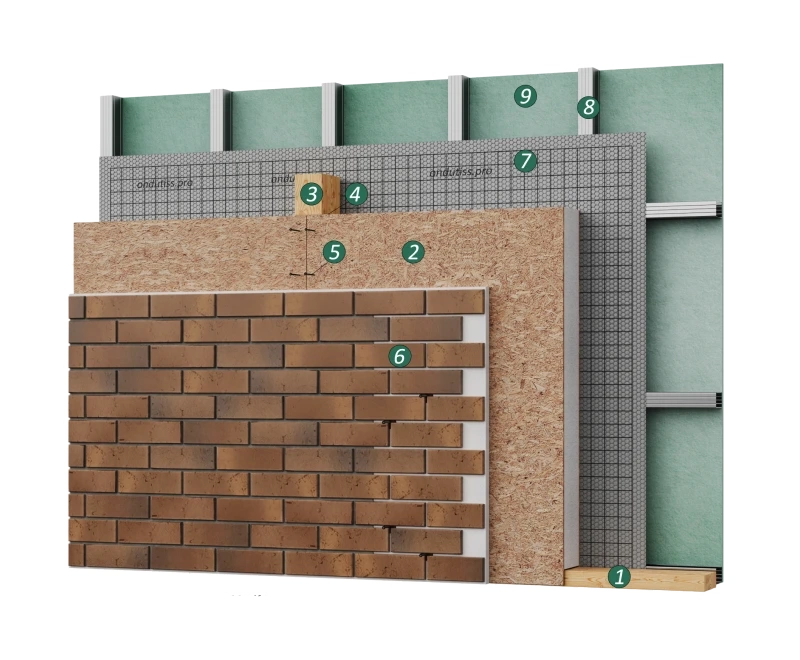

Конструкция стены из сип панелей

  1. Установочная доска
  2. Стеновая СИП панель
  3. Стойка из бруса 100х150 мм.
  4. Монтажная пена SIPALL
  5. Оцинкованные саморезы
  6. Термопанели, клинкер
  7. Пленка Ondutiss smart a
  8. Конструкция профиля для гипсокартона
  9. Гипсокартон

03

Сип панели

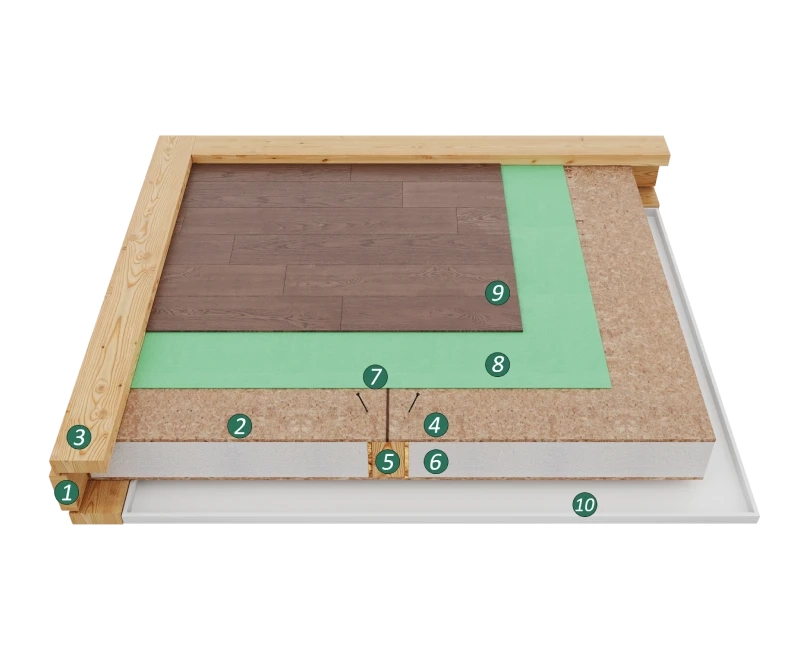

Конструкция межэтажного перекрытия

  1. Обвязочная доска 50х150 мм.
  2. СИП панель
  3. Боковая обвязка стены 50х150 мм.
  4. Саморез оцинкованный
  5. Соединительный брус 100х150 мм.
  6. Клей-пена SIPALL
  7. Герметик
  8. Подложка под ламинат
  9. Ламинат
  10. Натяжной потолок

04

Сип панели

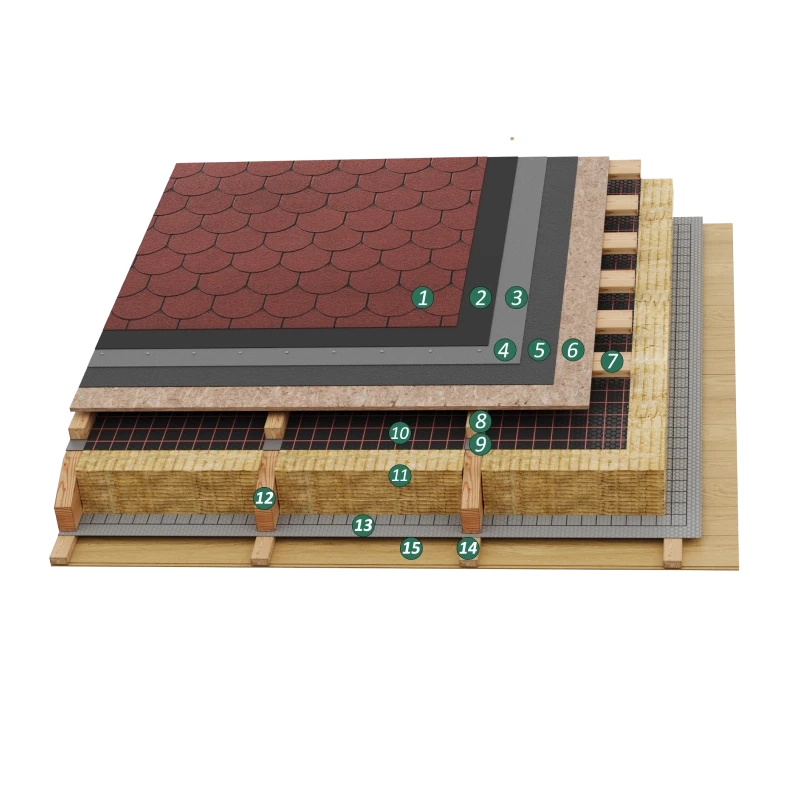

Конструкция утепленной кровли

  1. Гибкая черепица
  2. Мастика битумно-полимерная
  3. Ендовый ковер
  4. Гвоздь кровельный
  5. Подкладочный ковер
  6. Влагостойкая фанера/ОСП
  7. Обрешетка
  8. Контр обрешетка
  9. Уплотнительная лента
  10. Супердиффузионная мембрана
  11. Утеплитель
  12. Стропила
  13. Пароизоляция
  14. Контр рейка
  15. Подшивка потолка

05

Конструкция окон

КаркасБлок/кирпичСип панели

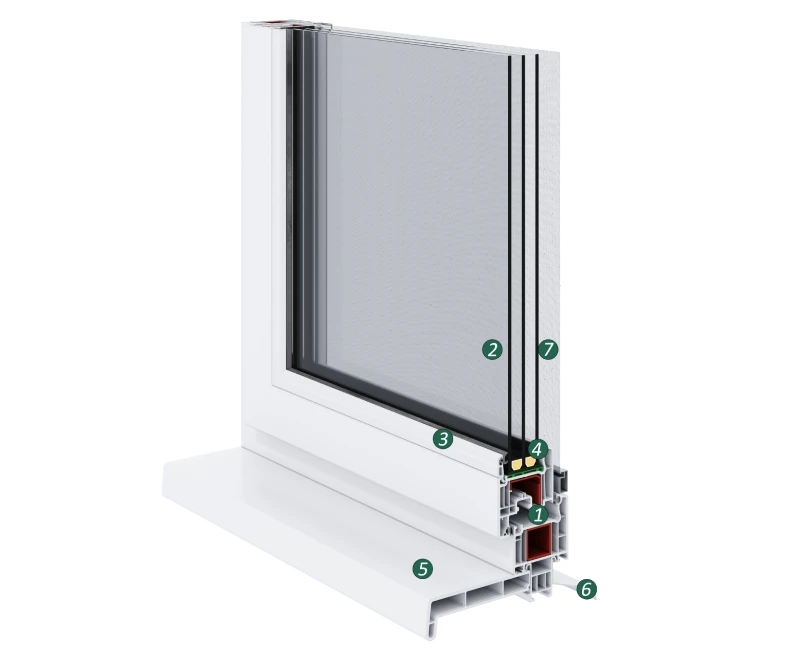

Конструкция оконного блока

  1. Профиль SOFTLINE 70, 5-и камерный
  2. Двухкамерный стекло-пакет 40 мм.
  3. Серый уплотнитель
  4. Теплосберегающая рамка
  5. Подоконник
  6. Отлив
  7. Москитная сетка

01
